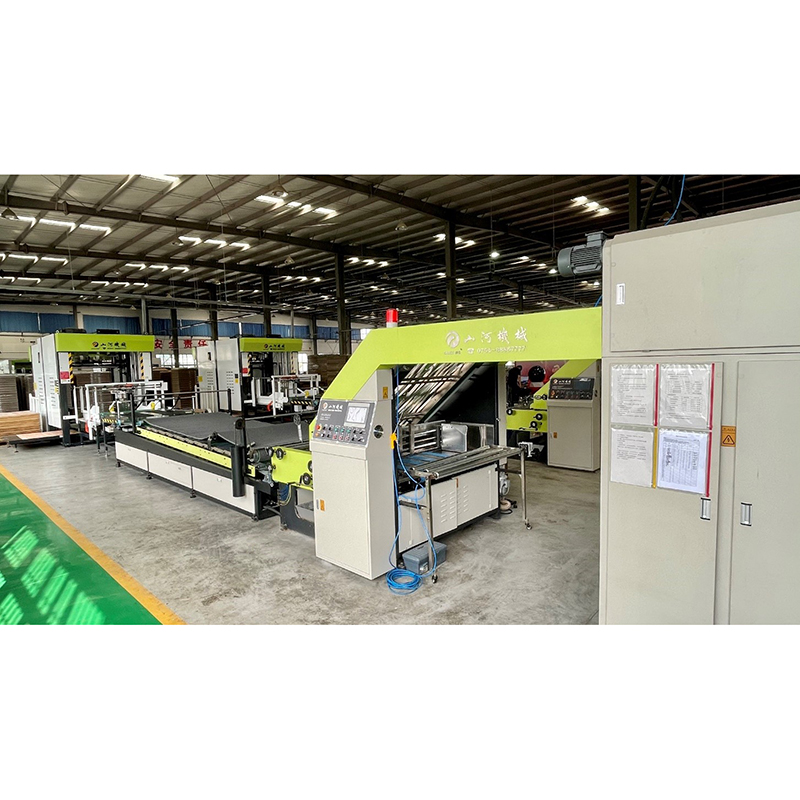

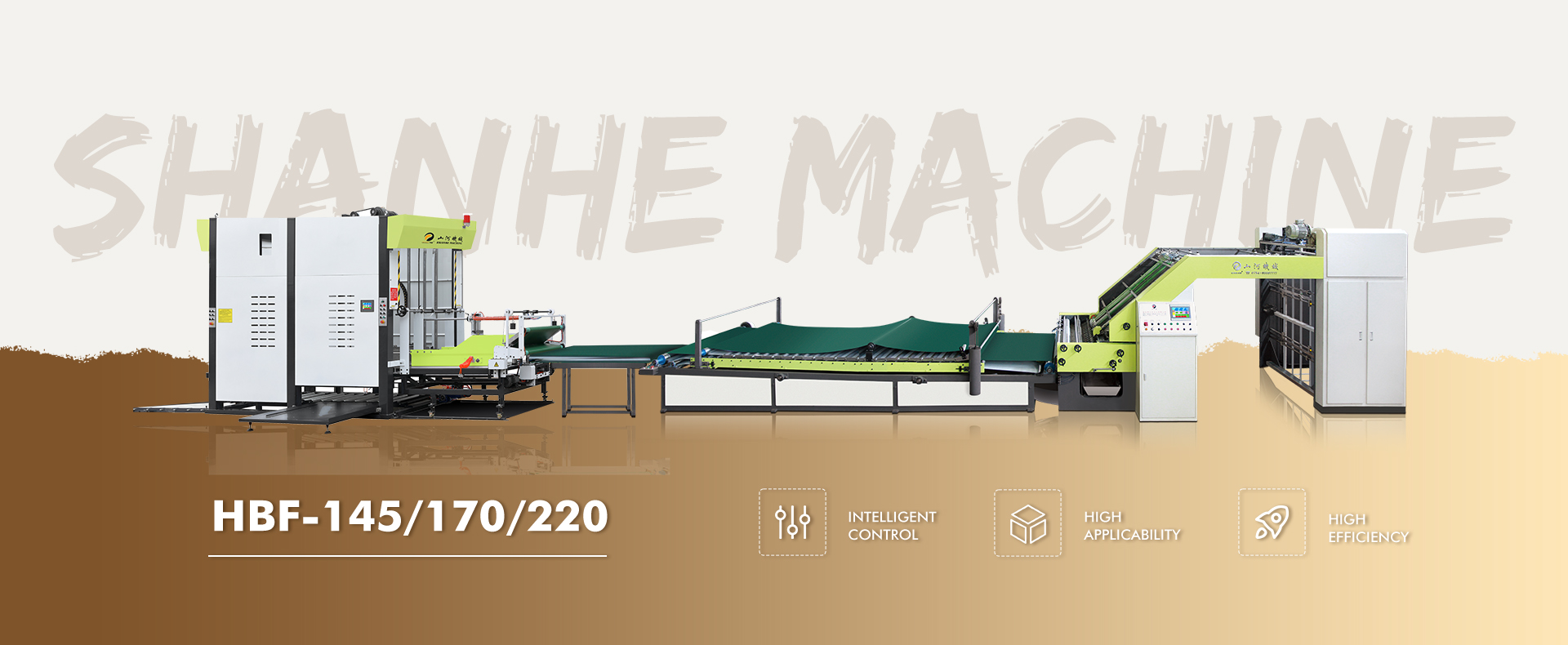

HBF-145/170/220 Цалкам аўтаматычны высакахуткасны шматфункцыянальны ламінатор для флейты

Кароткае апісанне:

Мадэль HBF — гэта наша інтэлектуальная машына, якая аб'ядноўвае ў сабе высокую хуткасць падачы, склейвання, ламінавання, прэсавання, перакідання лістоў і аўтаматычную дастаўку. Ламінатар выкарыстоўвае вядучы міжнародны кантролер руху для кіравання. Максімальная хуткасць машыны можа дасягаць 160 м/мін, што імкнецца задаволіць патрабаванні кліентаў да хуткай дастаўкі, высокай эфектыўнасці вытворчасці і нізкіх выдаткаў на працу.

Штабелёр складае гатовы ламінаваны прадукт у стос у адпаведнасці з зададзенай колькасцю. Да гэтага часу гэта дапамагло многім друкарскім і упаковачным кампаніям вырашыць праблему недахопу рабочай сілы, аптымізаваць працоўны стан, зэканоміць працаёмкасць і значна павялічыць агульны аб'ём вытворчасці.

Дашліце нам ліст

Падрабязнасці прадукту

Тэгі прадукту

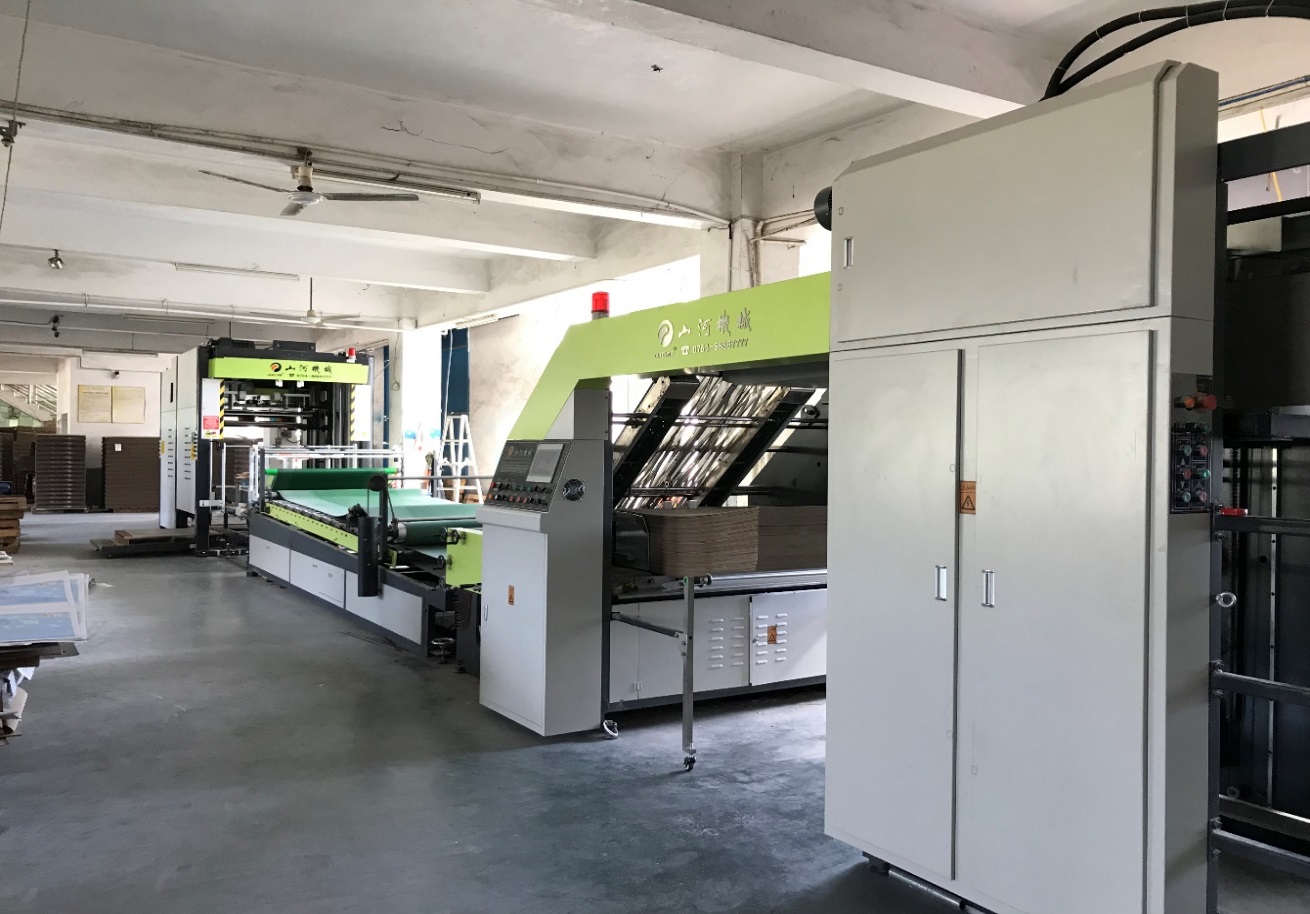

ВЫСТАВА ПРАДУКТАЎ

СПЕЦЫФІКАЦЫЯ

HBF-145
Макс. памер ліста (мм)	1450 (Ш) х 1300 (Д) / 1450 (Ш) х 1450 (Д)
Мін. памер ліста (мм)	360 х 380
Таўшчыня верхняга ліста (г/㎡)	128 - 450
Таўшчыня ніжняга ліста (мм)	0,5 – 10 (пры ламінацыі кардона на кардон патрабуецца, каб ніжні ліст быў больш за 250 г/м²)
Падыходны ніжні ліст	Гафрыраваны кардон (A/B/C/D/E/F/N-хвалевы, 3-, 4-, 5- і 7-слаёвы); шэры кардон; кардон; кардон KT або ламінаванне паперай на паперу
Максімальная працоўная хуткасць (м/мін)	160 м/мін (пры даўжыні канаўкі 500 мм машына можа дасягнуць максімальнай хуткасці 16000 шт/г)
Дакладнасць ламінавання (мм)	±0,5 - ±1,0
Магутнасць (кВт)	16,6 (без паветранага кампрэсара)
Магутнасць штабелера (кВт)	7,5 (без паветранага кампрэсара)
Вага (кг)	12300
Памеры машыны (мм)	21500 (Д) х 3000 (Ш) х 3000 (В)

HBF-170
Макс. памер ліста (мм)	1700 (Ш) х 1650 (Д) / 1700 (Ш) х 1450 (Д)
Мін. памер ліста (мм)	360 х 380
Таўшчыня верхняга ліста (г/㎡)	128 - 450
Таўшчыня ніжняга ліста (мм)	0,5-10 мм (для ламінавання кардон-кардон: 250+ г/м²)
Падыходны ніжні ліст	Гафрыраваны кардон (A/B/C/D/E/F/N-хвалевы, 3-, 4-, 5- і 7-слаёвы); шэры кардон; кардон; кардон KT або ламінаванне паперай на паперу
Максімальная працоўная хуткасць (м/мін)	160 м/мін (пры друку паперы памерам 500 мм машына можа дасягнуць максімальнай хуткасці 16000 шт./г)
Дакладнасць ламінавання (мм)	ад ±0,5 мм да ±1,0 мм
Магутнасць (кВт)	23.57
Магутнасць штабелера (кВт)	9
Вага (кг)	14300
Памеры машыны (мм)	23600 (Д) х 3320 (Ш) х 3000 (В)

HBF-220
Макс. памер ліста (мм)	2200 (Ш) х 1650 (Д)
Мін. памер ліста (мм)	600 х 600 / 800 х 600
Таўшчыня верхняга ліста (г/㎡)	200-450
Падыходны ніжні ліст	Гафрыраваны кардон (A/B/C/D/E/F/N-хвалевы, 3-, 4-, 5- і 7-слаёвы); шэры кардон; кардон; кардон KT або ламінаванне паперай на паперу
Максімальная працоўная хуткасць (м/мін)	130 м/мін
Дакладнасць ламінавання (мм)	< ± 1,5 мм
Магутнасць (кВт)	27
Магутнасць штабелера (кВт)	10.8
Вага (кг)	16800
Памеры машыны (мм)	24800 (Д) х 3320 (Ш) х 3000 (В)

ПЕРАВАГІ

Сістэма кіравання рухам для каардынацыі і асноўнага кіравання.

Мінімальная адлегласць паміж лістамі можа быць 120 мм.

Серварухавікі для выраўноўвання пярэдняга і задняга становішча ламінавання верхніх лістоў.

Аўтаматычная сістэма адсочвання лістоў, верхнія лісты адсочваюць ніжнія лісты.

Сэнсарны экран для кіравання і маніторынгу.

Прылада папярэдняй загрузкі партального тыпу для лёгкага размяшчэння верхняга ліста.

Вертыкальны ўкладальнік паперы можа ажыццяўляць аўтаматычны прыём паперы.

АСАБЛІВАСЦІ

А. ІНТЭЛЕКТУАЛЬНАЕ КІРАВАННЕ

● Амерыканскі кантролер руху Parker дапаўняе талерантнасць для кіравання выраўноўваннем
● Японскія серварухавікі YASKAWA дазваляюць машыне працаваць больш стабільна і хутка

Цалкам аўтаматычная высакахуткасная ламінавальная машына для флейты2

B. СЕКЦЫЯ ПАДАЧЫ ВЕРХНЯГА АРКУША

● Патэнтаваны кармушок
● Тып вакууму
● Максімальная хуткасць падачы да 160 м/мін

C. КІРАВАЛЬНАЯ СЕКЦЫЯ

● Сэнсарны манітор, HMI, з версіяй CN/EN
● Устанавіць памер лістоў, змяніць адлегласць паміж лістамі і кантраляваць стан працы

Цалкам аўтаматычная высакахуткасная ламінавальная машына для флейты3

D. РАЗДЗЕЛ ПАКРЫЦЦЯ

● Ромбічны клеячы ролік прадухіляе разбрызгванне клею
● Дадатковы клей і прылада для перапрацоўкі дапамагаюць пазбегнуць марнавання рэсурсаў

E. СЕКЦЫЯ ПЕРАДАЧЫ

● Імпартныя зубчастыя рамяні вырашаюць праблему недакладнага ламінавання з-за зношанага ланцуга

Цалкам аўтаматычная высакахуткасная ламінавальная машына для флейты5

F. ВЫСОКАЯ ПРЫМЯНЛІВАСЦЬ

● Аднаслаёвы гафрыраваны кардон B/E/F/G/C9; трохслаёвы гафрыраваны кардон; чатырохслаёвы двухслаёвы кардон BE/BB/EE; пяціслаёвы гафрыраваны кардон
● Двухбаковая плата
● Шэрая дошка

Цалкам аўтаматычная высакахуткасная ламінавальная машына для флейты9

Гафрыраваны кардон B/E/F/G/C9-хвалевы, 2-5-слаёвы

Цалкам аўтаматычная высакахуткасная ламінавальная машына для флейты8

Дуплексная дошка

Цалкам аўтаматычная высакахуткасная ламінавальная машына для флейты10

Шэрая дошка

G. СЕКЦЫЯ НІЖНЯЙ ПАДАЧЫ АРКУШАЎ (ДАПАМОЖНА)

● Звышмоцныя рамяні для ўсмоктвання паветра
● Тып пярэдняга краю (неабавязкова)

H. СЕКЦЫЯ ПАПЯРЭДНЯЙ ЗАГРУЗКІ

● Лягчэй размяшчаць верхнюю шпунтавую пачу
● Японскі серварухавік YASKAWA

Цалкам аўтаматычная высакахуткасная ламінавальная машына для флейты1

ПАДРАБЯЗНАСЦІ МАДЭЛІ HBZ

А. Электрычныя кампаненты

Shanhe Machine пазіцыянуе абсталяванне HBZ на еўрапейскім прафесійным рынку. Уся машына выкарыстоўвае вядомыя міжнародныя брэнды, такія як Parker (ЗША), P+F (Германія), Siemens (Германія), Omron (Японія), Yaskawa (Японія), Schneider (Францыя) і г.д. Яны гарантуюць стабільнасць і даўгавечнасць працы машыны. Інтэграванае кіраванне з ПЛК і наша самакампіляваная праграма рэалізуюць мехатронічныя маніпуляцыі, каб максімальна спрасціць этапы эксплуатацыі і зэканоміць выдаткі на працоўную сілу.

B. Поўнасцю аўтаматычная інтэлектуальная электронная сістэма кіравання

ПЛК, кіраванне з дапамогай сэнсарнага экрана, пульт дыстанцыйнага кіравання і сервапрывад дазваляюць работніку ўсталёўваць памер паперы на сэнсарным экране і аўтаматычна рэгуляваць становішча адпраўкі верхняга і ніжняга лістоў. Імпартная шрубавая штанга з разсуўной накіроўвалай робіць пазіцыянаванне дакладным; у прыціскной частцы таксама ёсць пульт дыстанцыйнага кіравання для рэгулявання пярэдняга і задняга становішча. Машына мае функцыю захоўвання памяці, каб запамінаць кожны захаваны вамі прадукт. HBZ дасягае сапраўднай аўтаматызацыі з поўнай функцыянальнасцю, нізкім спажываннем, простым кіраваннем і высокай адаптыўнасцю.

C. Кармілка

Гэта запатэнтаваны прадукт кампаніі Guangdong Shanhe Industrial Co., Ltd. Высокакласны падавальнік, які выкарыстоўваецца ў прынтары, і ўзмоцненая прылада падачы паперы з чатырма ўсмоктвальнымі і чатырма падавальнымі сопламі забяспечваюць дакладную і плаўную падачу паперы. Платформа папярэдняй загрузкі знешняй рамы абсталявана для рэзервавання часу і прасторы для папярэдняй загрузкі лістоў паперы, што з'яўляецца бяспечным і надзейным, цалкам адпавядае патрабаванням высокаэфектыўнай працы.

D. Ніжняя частка падачы паперы

Серварухавік прыводзіць у рух прысмоктвальныя рамяні для падачы ніжняй паперы, якая ўключае кардон, шэры кардон і 3-, 4-, 5- і 7-слаёвы гафрыраваны кардон з гафрыраваннем A/B/C/D/E/F/N. Падача адбываецца плаўна і дакладна.

Дзякуючы моцнай канструкцыі ўсмоктвання, машына можа адпраўляць паперу таўшчынёй ад 250 да 1100 г/м².

Ніжняя частка падачы лістоў HBZ-170 выкарыстоўвае падвойны віхравы помпа з падвойным электрамагнітным клапанам, прызначаны для паперы шырынёй больш за 1100 мм, можа ўключыць другі паветраны помпа для павелічэння аб'ёму ўсмоктвання паветра, лепш працуе пры транспарціроўцы дэфармаванага і тоўстага гафрыраванага кардона.

E. Сістэма кіравання

Мы выкарыстоўваем імпартныя зубчастыя рамяні замест традыцыйных ланцугоў, каб вырашыць праблему недакладнага ламінавання паміж верхнім і ніжнім лістамі з-за зношанага ланцуга і кантраляваць памылку ламінавання ў межах ±1,5 мм, такім чынам дасягаючы ідэальнага ламінавання.

F. Сістэма клеевага пакрыцця

Для раўнамернага нанясення клею пры высокай хуткасці машына Shanhe распрацоўвае пакрывальную частку са спецыяльным пакрывальным ролікам і прыладай, якая абараняе ад пырскаў клею, каб вырашыць праблему разбрызгвання клею. Цалкам аўтаматычная дадатковая прылада для клею і рэцыркуляцыі дапамагае пазбегнуць страт клею. У залежнасці ад патрабаванняў да прадукту, аператары могуць рэгуляваць таўшчыню клею з дапамогай рэгулявальнага кола; спецыяльны паласаты гумовы ролік эфектыўна вырашае праблему разбрызгвання клею.

МАДЭЛЬ LF ПАДРАБЯЗНАСЦІ

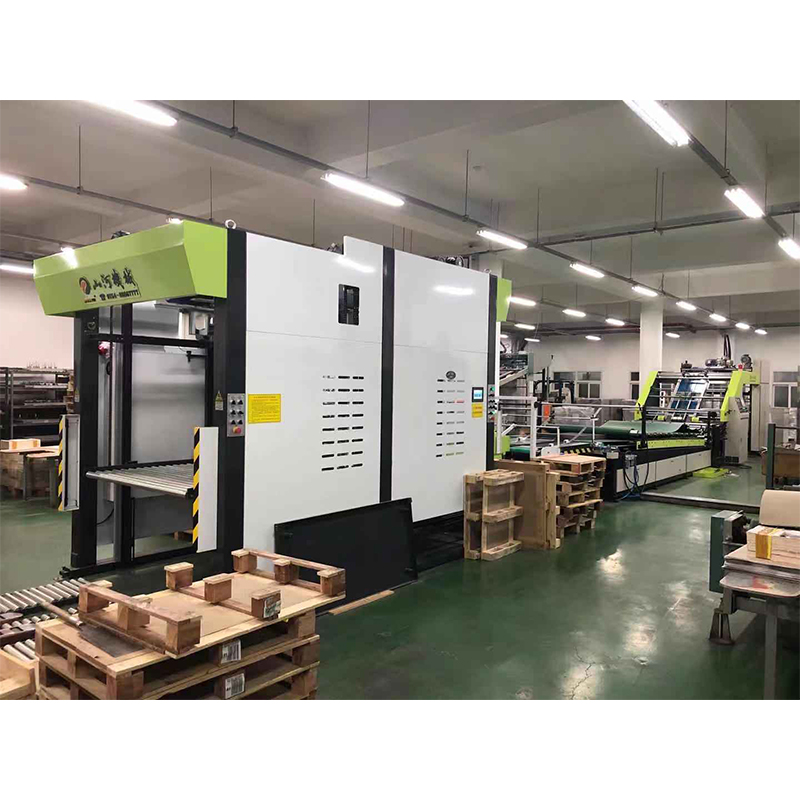

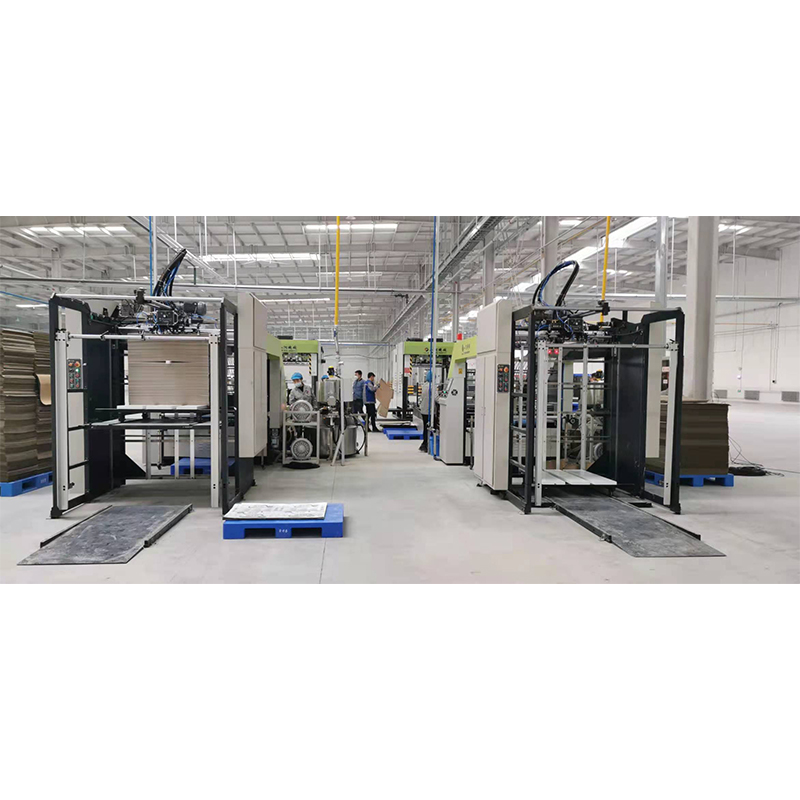

Вертыкальны ўкладальнік паперы LF-145/165 прызначаны для падлучэння да хуткаснага ламінатара з флейтай для рэалізацыі функцыі аўтаматычнага ўкладвання паперы. Ён складае гатовы прадукт ламінавання ў стос у адпаведнасці з зададзенай колькасцю. Машына спалучае ў сабе функцыі перыядычнага перагортвання паперы, укладвання паперы тварам уверх або зваротным бокам уверх і акуратнага ўкладвання; у канцы яна можа аўтаматычна выштурхнуць стос паперы. Да гэтага часу гэта дапамагло многім друкарскім і упаковачным кампаніям вырашыць праблему недахопу рабочай сілы, аптымізаваць працоўны стан, зэканоміць працаёмкасць і значна павялічыць агульны аб'ём вытворчасці.

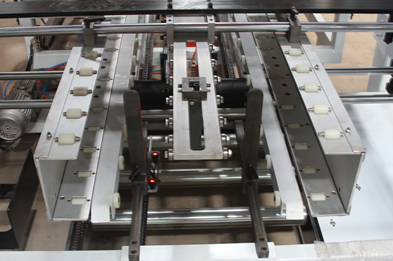

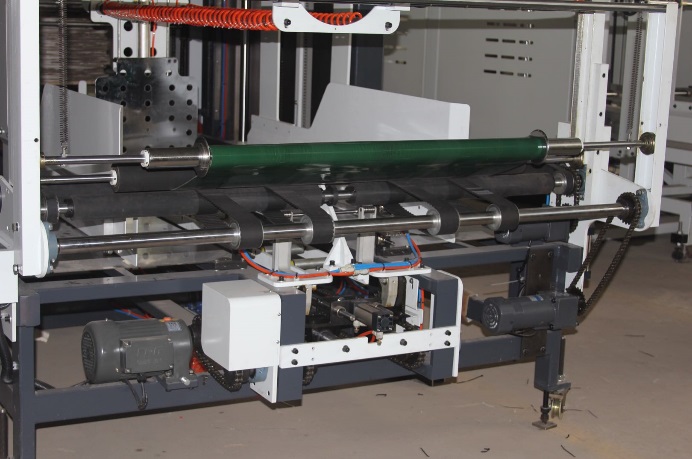

А. СУБСТЭКЕР

● Выкарыстоўвайце шырокія гумовыя рамяні для злучэння яго з ламінатарам для сінхроннай працы.
● Усталюйце пэўную колькасць паперы ў стосе. Пасля дасягнення гэтай колькасці папера будзе аўтаматычна адпраўлена ў перагортвальнік (першая падача).
● Ён прагладжвае паперу спераду і з двух бакоў, каб акуратна скласці яе.
● Дакладнае пазіцыянаванне на аснове тэхналогіі зменнай частаты.
● Папера прасоўваецца з дапамогай рухавіка.
● Несупраціўляльнае праштурхоўванне паперы.

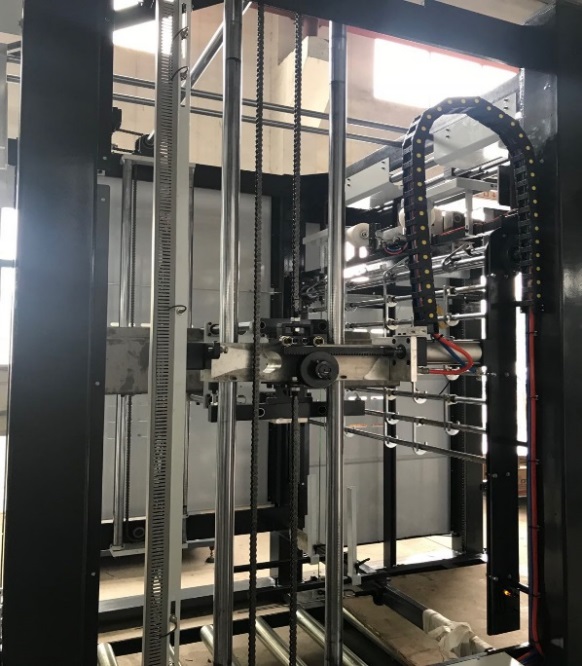

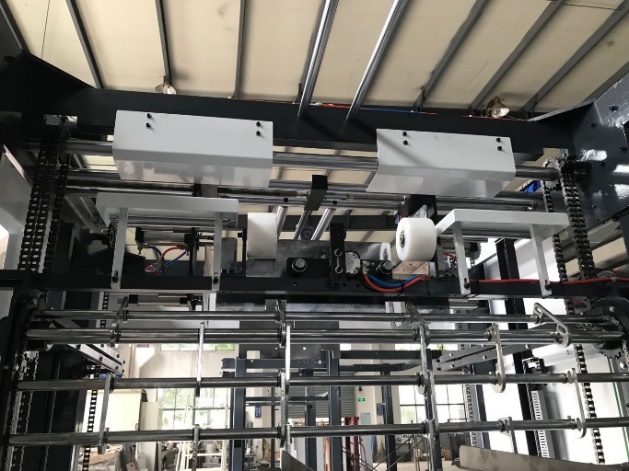

B. ПАД'ЁМНАЯ ЧАСТКА

C. БЛОК ПЕРАВАРОТУ

D. УВАХОДНАЯ АДТУРА ЛАТКА

● Калі папера ўпершыню паступае ў перагортвальнік, пад'ёмны рухавік падыме паперу на зададзеную вышыню.
● Падчас другой падачы папера будзе адпраўлена ў галоўны ўкладальнік.
● Дакладнае пазіцыянаванне на аснове тэхналогіі зменнай частаты.
● Перагортванне паперы з дапамогай рухавіка. Паперу можна складаць па чарзе адным стосам тварам уверх, а другім — адваротным бокам уверх, альбо ўсёй стосай тварам уверх, а потым адваротным бокам уверх.
● Выкарыстоўвайце рухавік з пераменнай частатой для прасоўвання паперы.
● Уваходная адтуліна для латка.
● Кіраванне з дапамогай сэнсарнага экрана.

E. ГАЛОЎНЫ СТЭКЕР

F. ДАПАМОЖНАЯ ЧАСТКА

● Задняе пазіцыянаванне і прыляпванне паперы з 3 бакоў: пярэдняга, левага і правага.
● Прылада папярэдняга штабелявання для бесперапыннай дастаўкі.
● Вышыня штабелявання паперы рэгулюецца ў дыяпазоне ад 1400 мм да 1750 мм. Вышыню можна павялічыць у адпаведнасці з патрабаваннямі кліента.

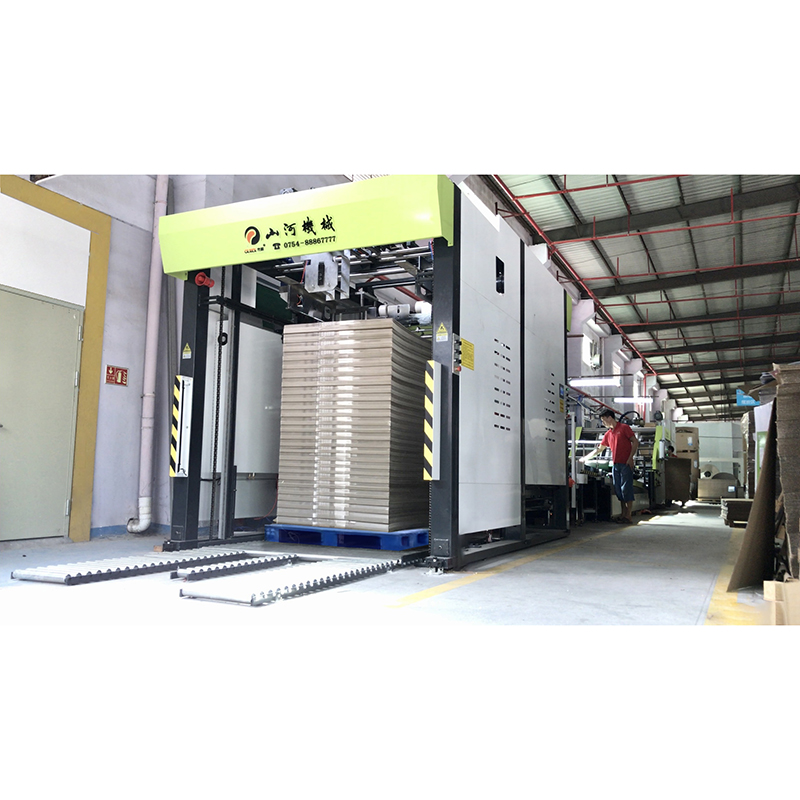

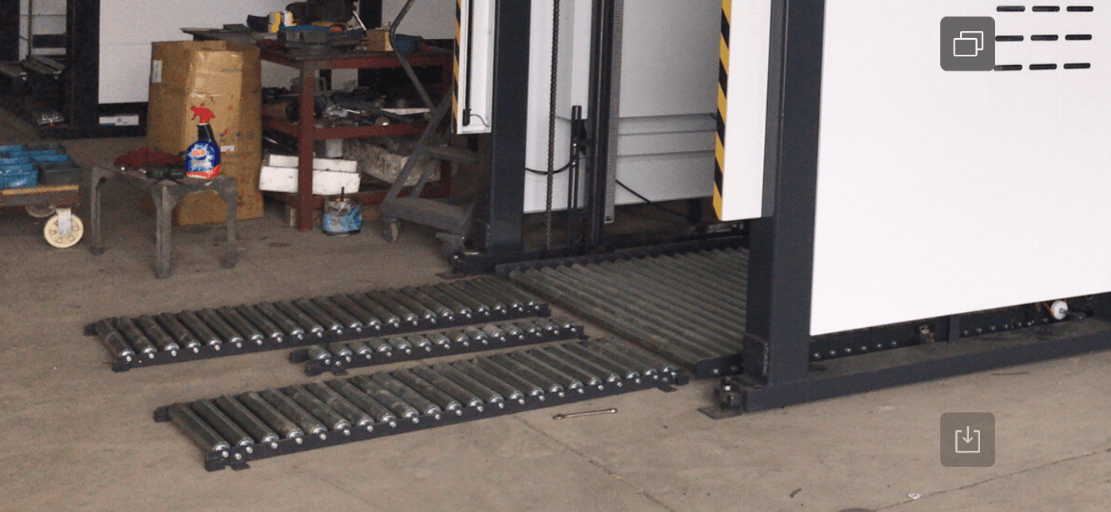

G. ЧАСТКА ДАСТАЎКІ

● Калі ўкладальнік паперы запоўнены, рухавік аўтаматычна выцісне стос паперы.
● Адначасова пусты латок будзе падняты ў зыходнае становішча.
● Стос паперы будзе прыбраны паддонам са схілу.

H. Спіс аналізу разліку эфектыўнасці працы вертыкальнага ўкладвальніка паперы

Тып працы	Пагадзінная прадукцыйнасць
Адзінарная флейта мі-мі	9000-14800 аб/г
Адзінарная флейта сі-бемоль	8500-11000 аб/г
Падвойная флейта мі-мі	9000-10000 аб/г
5-слаёвая флейта BE	7000-8000 аб/г
5-слаёвая флейта BC	6000-6500 аб/г
PS: хуткасць штабелера залежыць ад фактычнай таўшчыні дошкі
